Дошкольные образовательные учреждения на 125 мест, на 150 мест, на 225 мест расположенные на территории «Новой Москвы»

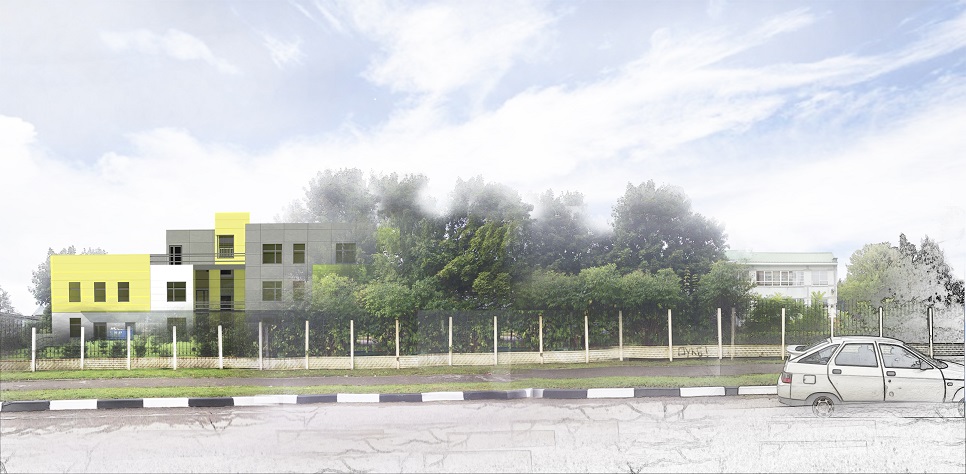

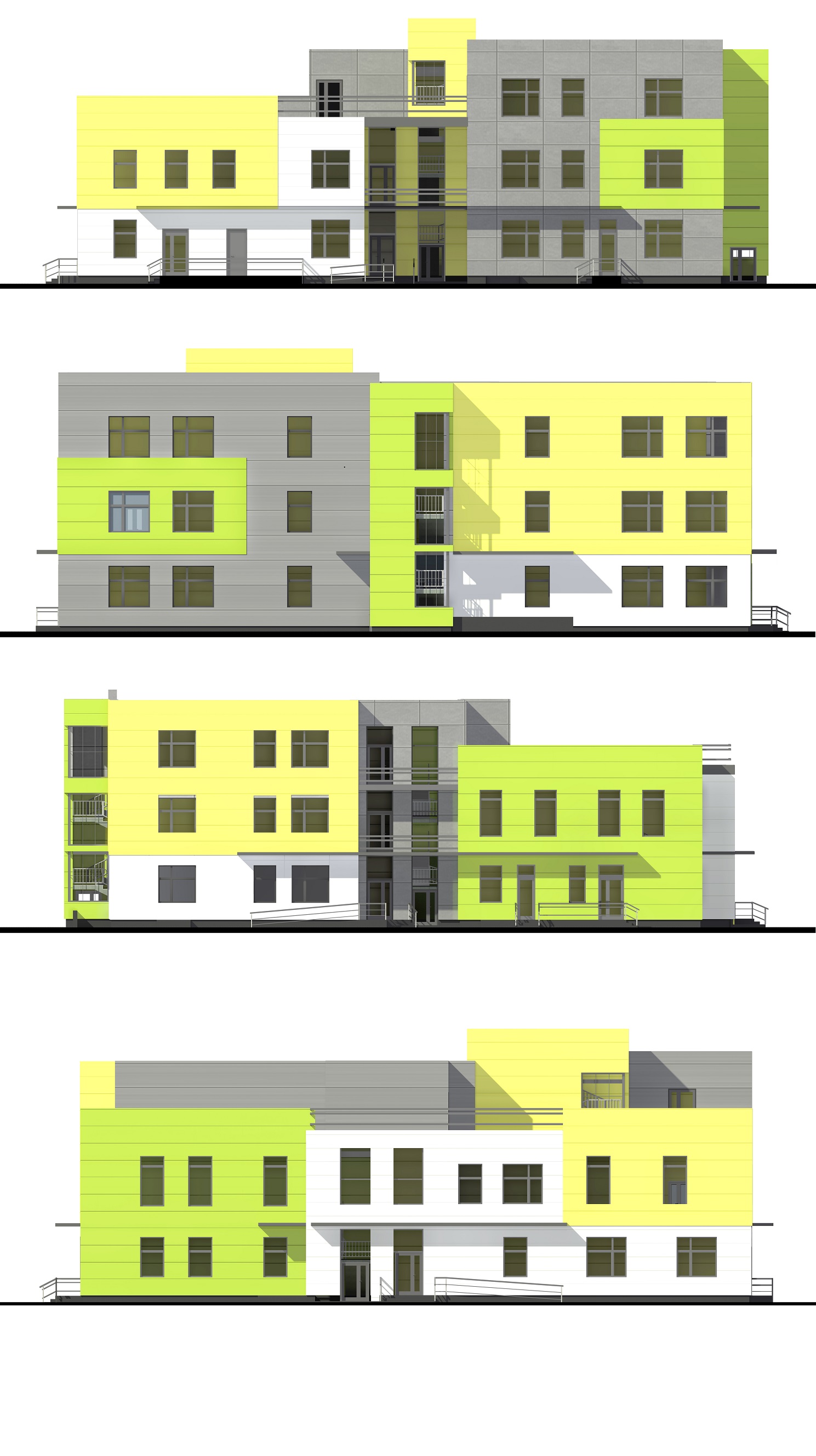

Детское (дошкольное) образовательное учреждение на 125 мест по адресу: г.Москва ТиНАО, с/п Вороновское, п.ЛМС

Объемно-планировочные и архитектурные решения


Отводимый участок для детского дошкольного учреждения на 125 мест располагается по адресу: по адресу г. Москва, ТиНАО,  с/п Вороновское, п.ЛМС. Участок ограничен: с севера-востока - многоквартирной застройкой в стадии строительства, с юго-востока - существующим автосервисом, с юга-запада - административным зданием, с севера-запада - территорией школы.

Площадь земельного участка составляет 0,89 га. Вход на участок ДОУ расположен с восточной стороны.

Запроектированный объем детского сада представляет собой двух-трех этажное здание квадратное в плане. Здание монолитное с наружным утеплением и вентилируемым фасадом с заполнением из фиброцементных плит, что дает возможность представить проектируемый объект в выбранной цветовой гамме и органично вписать в окружающую застройку.

Геометрические параметры здания:

- длина (в осях) 32,4 м;

- ширина (в осях) 32,4 м.

Максимальная отметка верха здания 14,0 м.

• Здание имеет развитый подвал в общем контуре. В подвале запроектированы помещения инженерно-технического назначения, а именно: ИТП, Венткамера, КНС, Насосная, а так же помещения постирочного блока. Входы в подвал запроектированы с 2-х наружных лестниц. Вертикальная связь с постирочным блоком и другими этажами здания осуществляется с помощью грузопассажирского лифта на 630 кг, предназначенного для перевозки пассажиров и пожарных подразделений. Лифт опускается до уровня подвала и имеет тамбуры с подпором воздуха при пожаре на всех остановочных этажах.

Высота помещений подвала от пола до потолка 2,40м.


•  На первом этаже детского сада запроектированы одна групповая ячейка для средней группы детского сада на 25 человек, группа временного пребывания на 20 человек, служебно-бытовые помещения, электрощитовая, медицинский блок с палатой-изолятором и пищевой блок с грузоподъемником на все этажи.

Входы предусмотрены через двойные тамбуры. Входы в изолятор и пищеблок изолированы от входов в группы. Проектом предусмотрен безбарьерный доступ категории "А" в общее коммуникационное пространство здания для инвалидов, родителей и обслуживающего персонала детского сада. Данным проектом предусмотрены пандусы при входах в группы, защищенные навесом от осадков, а так же входные площадки для временного хранения колясок и санок.

Из каждой групповой ячейки детского сада запроектированы два эвакуационных выхода.

• На втором этаже проектом предусмотрены две групповые ячейки, физкультурный зал, музыкальный зал, зал для развивающих занятий и сопутствующие им помещения.

•  На третьем этаже размещены две групповые ячейки для детей старшей возрастной группы.

•  На техническом чердаке располагается машинное помещение лифта.

Вертикальную связь между этажами осуществляется с помощью грузопассажирского лифта, а также четырех лестниц. Для подъема пищи с 1-го до 3-го этажа проектом предусмотрен малый грузовой подъемник на 100 кг.

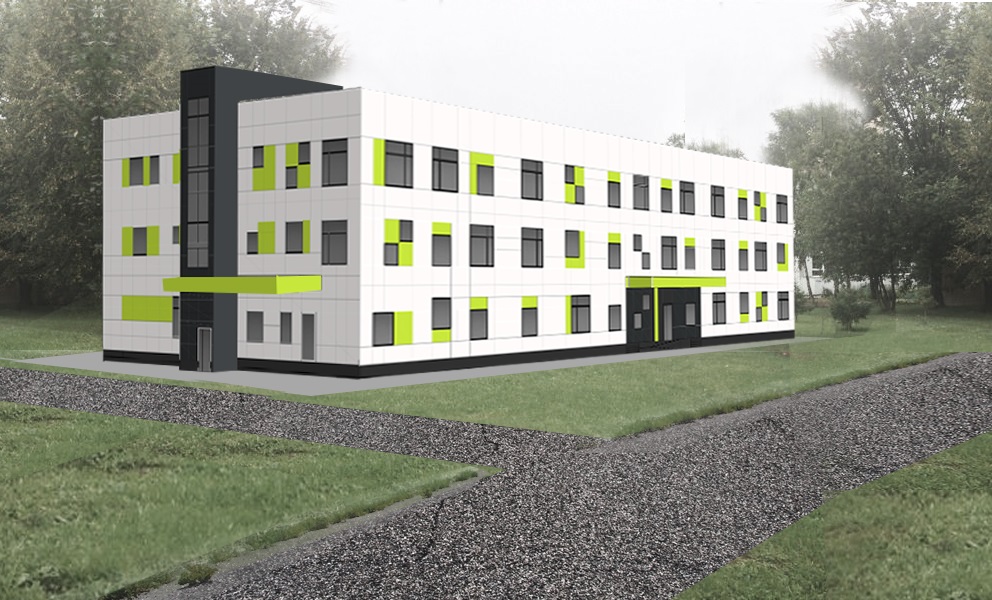

Детское (дошкольное) образовательное учреждение на 225 мест по адресу: г. Москва, ТиНАО, поселение Краснопахорское, село Былово.


Объемно-планировочные и архитектурные решения

Отводимый участок для детского дошкольного учреждения на 225 мест располагается по адресу: г.Москва ТиНАО, поселение Краснопахорское, село Былово. Участок граничит: с севера -  пашни, с востока - коттеджный поселок, с юга - жилая многоквартирная застройка, с запада – пашня. Площадь земельного участка составляет 0,8 га. Вход на участок ДОУ расположен с юго-западной стороны.

Запроектированный объем детского сада представляет собой трех этажное здание прямоугольное в плане. Здание монолитное с наружным утеплением и вентилируемым фасадом с заполнением из фиброцементных плит, что дает возможность представить проектируемый объект в выбранной цветовой гамме и органично вписать в окружающую застройку.

Геометрические параметры здания:

- длина (в осях) 54,95 м;

- ширина (в осях) 24,00 м.

Максимальная отметка верха здания 13,85 м.

Подвал

• Здание имеет развитый подвал в общем контуре с отметкой пола -2.700. В подвале запроектированы помещения инженерно-технического назначения, а именно: ИТП, венткамера, КНС, насосная, а так же помещения  постирочного блока. Входы в подвал запроектированы с 2-х наружных лестниц. Вертикальная связь с постирочным блоком и другими этажами здания осуществляется с помощью грузопассажирского лифта на 630 кг «Карачаровского Механического Завода» (КМЗ), предназначенного для перевозки пассажиров и пожарных подразделений. Лифт опускается до уровня подвала и имеет тамбуры с подпором воздуха при пожаре на всех остановочных этажах. Высота помещений подвала от пола до потолка 2,40м

1-й этаж

•  На первом этаже детского сада запроектированы две групповые ячейки для средней группы детского сада на 25 человек каждая, группа временного пребывания на 20 человек, служебно-бытовые помещения, электрощитовая, медицинский блок с палатой-изолятором и пищевой блок.

Входы предусмотрены через тамбуры. Входы в изолятор и пищеблок изолированы от входов в группы. Проектом предусмотрен безбарьерный доступ  в общее коммуникационное пространство здания для инвалидов групп мобильности М1-М4 (подробные решения см. раздел ОДИ), родителей и обслуживающего персонала детского сада. Данным проектом предусмотрены пандусы при входах в группы, защищенные навесом от осадков.

На главном входе проектом предусмотрен тамбур с габаритами позволяющими беспрепятственно и одновременно заходить и выходить посетителям с колясками и санками. Непосредственно в тамбуре располагается вход в помещение колясочной для временного хранения колясок и санок, а также обеспечен хороший обзор всех входящих в здание из помещение охраны - диспетчерской.

Из каждой групповой ячейки детского сада запроектированы два эвакуационных выхода.

2-й этаж

• Второй этаж располагается на отметке +3.600. На этаже проектом предусмотрены четыре групповые ячейки, физкультурный зал, и сопутствующие им помещения.

3-й этаж

•  Третий этаж располагается на отметке +7.200. На этаже размещены три групповые ячейки для детей старшей возрастной группы, зал для музыкальных занятий, зал для развивающих занятий, кабинеты заведующего, бухгалтерия, кабинет преподавателей и сопутствующие им помещения

Технический этаж

•  На отметке +10,800 располагается машинное помещение лифта. и выходя на кровлю из объема лестничной клетки.

Вертикальная связь между этажами осуществляется с помощью грузопассажирского лифта "КМЗ" грузоподьемностью 630 кг предназначенного для перевозки пожарных подразделений и в том числе для МГН, а также трех лестниц. Для подъема пищи с 1-го до 3-го этажа проектом предусмотрен малый грузовой подъемник на 100 кг "Карачаровского Механического Завода".

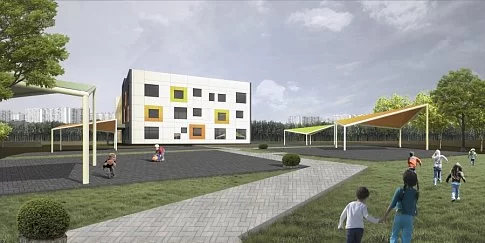

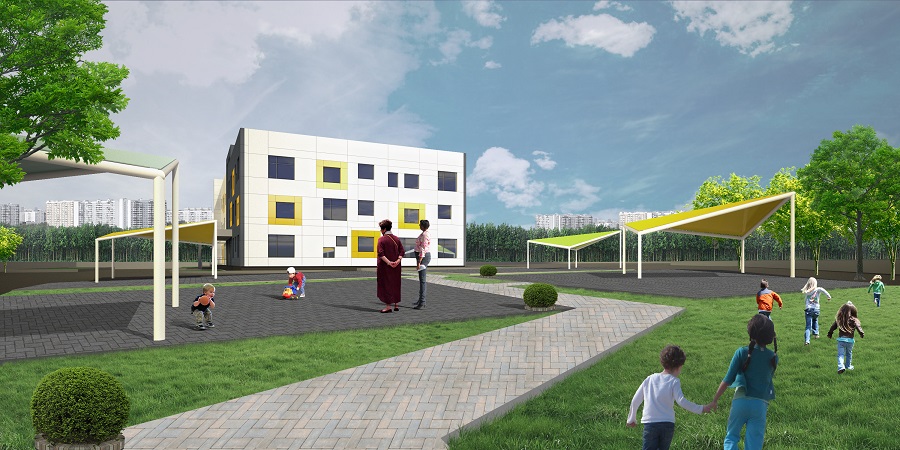

Наименование объекта: Детское (дошкольное) учреждение на 150 мест по адресу: г. Москва ТиНАО, г.о, Щербинка, местечко Барыши


Объемно-планировочные и архитектурные решения

Отводимый участок для детского дошкольного учреждения на 150 мест располагается по адресу: г.Москва ТиНАО, г.о, Щербинка, местечко Барыши. Участок граничит: с севера - улица Энгельса, за которой располагается пустырь, с востока – граничит с участком дома №38, с юго-востока – средняя школа №3, с запада - жилая застройка, пустырь; с юга- пустырь. Площадь земельного участка составляет 0,8 га. Вход на участок ДОУ расположен с юго-западной стороны.

Запроектированный объем детского сада представляет собой трех этажное здание прямоугольное в плане. Здание монолитное с наружным утеплением и вентилируемым фасадом с заполнением из фиброцементных плит, что дает возможность представить проектируемый объект в выбранной цветовой гамме и органично вписать в окружающую застройку.

Геометрические параметры здания:

- длина (в осях) 46,8 м;

- ширина (в осях) 21,80 м.

Максимальная отметка верха здания 13,85 м.

• Здание имеет развитый подвал в общем контуре. В подвале запроектированы помещения инженерно-технического назначения, а именно: ИТП, Венткамера, КНС, Насосная, а так же помещения  постирочного блока. Входы в подвал запроектированы с 2-х наружных лестниц. Вертикальная связь с постирочным блоком и другими этажами здания осуществляется с помощью грузопассажирского лифта на 630 кг «Карачаровского Механического Завода» (КМЗ), предназначенного для перевозки пассажиров и пожарных подразделений. Лифт опускается до уровня подвала и имеет тамбуры с подпором воздуха при пожаре на всех остановочных этажах.

Высота помещений подвала от пола до потолка 2,40м

•  На первом этаже детского сада запроектирована одна групповая ячейка для средней группы детского сада на 25 человек, группа временного пребывания на 20 человек, служебно-бытовые помещения, электрощитовая, медицинский блок с палатой-изолятором и пищевой блок.

Входы предусмотрены через тамбуры. Входы в изолятор и пищеблок изолированы от входов в группы. Проектом предусмотрен безбарьерный доступ категории "А" в общее коммуникационное пространство здания для инвалидов, родителей и обслуживающего персонала детского сада. Данным проектом предусмотрены пандусы при входах в группы, защищенные навесом от осадков.

Из каждой групповой ячейки детского сада запроектированы два эвакуационных выхода.

• На втором этаже проектом предусмотрены три групповые ячейки, физкультурный зал, и сопутствующие им помещения.

•  На третьем этаже размещены две групповые ячейки для детей старшей возрастной группы, зал для музыкальных занятий, зал для развивающих занятий, кабинеты заведующего, бухгалтерия, кабинет преподователей и сопутствующие им помещения

•  На техническом чердаке располагается машинное помещение лифта.

Вертикальную связь между этажами осуществляется с помощью грузопассажирского лифта "КМЗ", а также трех лестниц. Для подъема пищи с 1-го до 3-го этажа проектом предусмотрен малый грузовой подъемник на 100 кг "Карачаровского Механического Завода".

 Группа КТБ обеспечила выполнение комплекса работ по разработке проектной документации, выполнению функций технического заказчика и выполнению инженерных изысканий при проектировании дошкольных образовательных учреждений на 125 мест, на 150 мест, на 225 мест, с получением положительного заключения Московской Государственной Экспертизы, в рамках государственных контрактов, заключенных с Департаментом Развития Новых Территорий.
