Комплекс инженерных и геодезических работ, которые выполняются для создания планов, карт и чертежей земельного участка, называется топографическая съемка. Создаваемые документы подробно отражают актуальную информацию о рельефе изучаемого участка, характеристиках объектов, наземных и подземных инженерных коммуникациях (газовых, электрических, канализационных и т.д.)., сооружениях, расположенных на земельном участке, присутствующем озеленении. Сколько стоит топографическая съемка земельного участка? Получить ответ на этот вопрос не выходя из дома в Москве и Московской области, а также заказать топографическую съемку земельного участка вы можете, обратившись в компанию КТБ Железобетон.

Стоимость топографической съемки

Виды работ Стоимость Единицы измерения Примечание
Топографические съемки
масштаб 1:500 от 35 тыс.руб. га. под строительство и изыскания от 10 га.
масштаб 1:1000 от 20 тыс.руб га. поля от 10га.
*Расценки топографической съемки приведены без учета стоимости получения необходимых разрешений и согласований.

Цена топографических работ и разработки проектной документации специалистами компании КТБ Железобетон напрямую зависит от размеров исследуемого земельного участка, сложности рельефа местности и геологических особенностей, территориального расположения, количества балансодержателей объектов, расположенных на заданном участке. Стоимость топографической съемки земельного участка рассчитывается с учетом затрат на проектирование. В нее входит заработная плата задействованных специалистов, транспортные и всевозможные накладные расходы на приобретение расходных материалов, налогообложение и др.

Учитывая все эти составляющие, стоимость топографической съемки составляет примерно к 2–5 процентов от всей суммы, которая будет затрачена на проектируемый объект.

Стоимость топографической съемки
Цели инженерно-геологического изыскания

Какие документы нужны для топографической съемки?

Прежде чем обратиться к профессионалам, чтобы сделать топографическую съемку земельного участка, необходимо знать, какие документы нужны для выполнения и передачи в надзорные органы. Чтобы все исследовательские работы были проведены согласно регламенту, необходимо подготовить перечень следующих исходных документов:

  • Техническое задание от заказчика с перечнем объемов работ.
  • Правовые устанавливающие документы на земельный участок и находящиеся на нем строения (в том числе и совладельцев).
  • Договоры, подтверждающие право проектирования на земельном участке либо договоры, подтверждающие передачу полномочий на проектирование от правообладателя указанного земельного участка, застройщика, технического заказчика, изыскателя (при наличии).
  • Копии всех заполненных паспортных разворотов (актуально для физ. лиц).
  • Копии учредительной документации (для юр. лиц).
  • Технический паспорт на здания, строения (если таковой имеется).
  • План границ земельного участка (территории).
  • Доверенность при представлении ваших интересов доверенным лицом.

Этих документов вполне достаточно, чтобы заказать топографическую съемку в компании КТБ Железобетон в Москве и Московской области.

Что такое топосъемка земельного участка?

Для создания подробного плана местности и топографических карт рекомендуем вам заказать топографическую съемку участка. Данные работы необходимы при проведении межевания земельных участков, отведенных под возведение объектов капитального строительства, выполнении объединения или разделения земельных участков. Без услуги топографической съемки не обойтись при заключении всевозможных важных сделок, связанных с землей.

Наша компания осуществит топографическую съемку для различных объектов. Мы досконально изучим участки для:

  • покупки или заключении договора аренды;
  • строительства;
  • планировки;
  • подключения к инженерным коммуникациям;
  • и многих других случаев.

Главное обратиться к профессионалам своего дела – специалистам компании КТБ Железобетон. Мы прекрасно разбираемся в том, что такое топосъемка земельного участка, имеем большой опыт работы с законодательным регулированием и четко соблюдаем алгоритм проведения таких работ.

Что такое топосъемка земельного участка?

Законодательное регулирование

Стоимость топографической съемки рассчитывается в соответствии с федеральным сборником СиЦ-01-01 Инженерно-геодезические изыскания. 2004г.; по СБЦ — Сборник базовых цен на инженерные изыскания для строительства 2006г. по МРР-3.1.04-12 — Сборник укрупненных показателей стоимости инженерных изысканий, осуществляемых с привлечением средств города Москвы. 2012г. на территории Москвы. Выполнение инженерно-геодезических изысканий проводится в соответствии со следующими нормативными документами: СП 47.13330.2012 Инженерные изыскания для строительства. Основные положения. СП 11-104-97 Инженерно-геодезические изыскания для строительства.

Какие масштабы и виды бывают?

Какие масштабы и виды бывают?

Виды масштабов

В зависимости от того, с какой целью выполняется топографическая съемка, выбирается ее масштаб. При проектировании чаще всего используется масштаб 1:500. При этом выдерживается высота рельефного сечения в 0,5 метра.

Если топосъемка выполняется для ландшафтного дизайна, то используются более крупные масштабы (1:100, 1:200) с выдержкой высоты сечения в пределах от 10 до 25 см.

Масштабность проекта (виды масштабов), координатная сетка, уровень отражения рельефных особенностей определяется еще на этапе формирования технического задания Заказчиком. Это также влияет и на конечную цену топографической съемки.

Для чего нужна топографическая съёмка?

Подробный план местности может потребоваться при проведении разнообразных землеустроительных работ, реализации проектов дизайнов ландшафтов и т.д. Доступная по цене топографическая съемка земельного участка от компании КТБ Железобетон используется для решения следующих задач:

  • утверждения генплана застройки;
  • оформления разрешительной документации на возведение зданий и сооружений;
  • составления вертикальной планировки земельного участка;
  • выполнения работ по благоустройству, озеленению территории;
  • выполнения землеустроительных исследований;
  • создания проектов на строительство объектов различных назначений;
  • прокладки наружных инженерных сетей;
  • реконструкции зданий и сооружений, инженерных сетей;
  • межевания земельного участка или покупки муниципальной территории.

Обратившись в компанию КТБ Железобетон, где можно заказать топографическую съемку участка, вы получаете качественно оформленную документацию, которая станет основой любого масштабного строительства за невысокую цену.

Порядок проведения и результат топографических работ

Определяются координаты точек опорных пунктов с помощью GPS измерений относительно базовых станций СНГО. Проводится обработка и уравнивание спутниковых геодезических измерений в выбранной системе координат и высот. Пункты закрепляются металлическими дюбелями, забитыми в асфальт.

Планово-высотное положение точек съемочной геодезической сети определяется проложением теодолитных ходов и ходов тригонометрического нивелирования от пунктов (исходных точек), определенных методом спутниковых наблюдений.

Выстраивается геодезическая сеть в виде теодолитных ходов и закрепляется металлическими штырями на глубину 0,2–0,3 м.

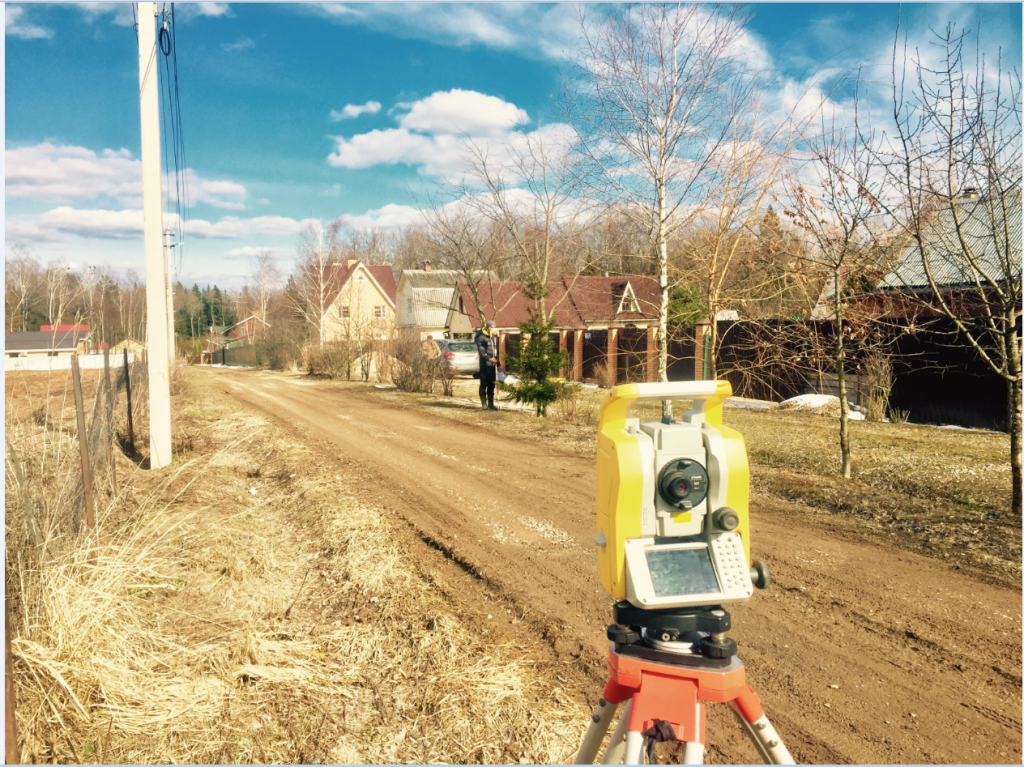

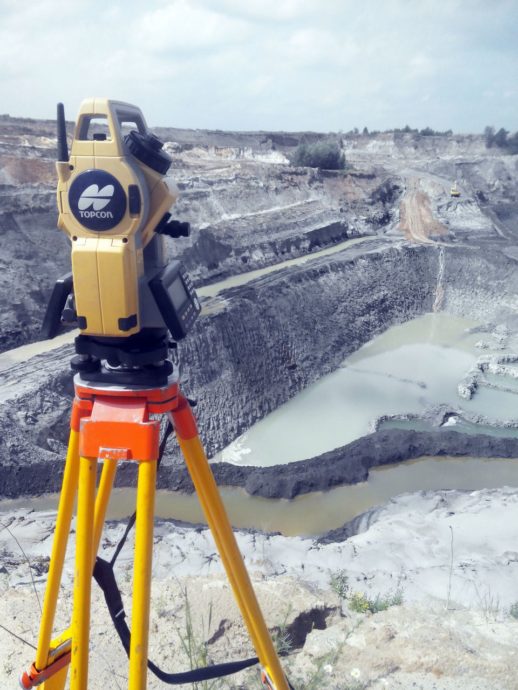

Измерения углов и расстояний выполняются тахеометром. Угловые невязки в теодолитных ходах не должны превышать величину: fдоп = 1 • n, где n – число углов в ходе.

Высотная съемочная геодезическая сеть выстраивается проложением ходов технического нивелирования по пунктам теодолитных ходов электронным тахеометром.

Точность:

  • угловых измерений: 5”
  • линейных измерений на 1 призму±(2+2x10–6xD) мм

Обработка и уравнивание полевых измерений производятся с помощью программного комплекса «CREDO». Точность выполненных работ должна соответствовать нормативным документам.

Топографическая съемка участка выполняется полярным методом с точек съемочной сети с точностью выбранного масштаба.

Съемка выполняется с точек съемочного обоснования полярным способом с обмером зданий и сооружений рулеткой.

Съемка деревьев, ограждений и границ проездов, а также рельефа выполняется тахеометрическим способом с пунктов съемочной сети. Средняя квадратическая погрешность определения плановых координат должна быть не более 3 см, высот не более 5 см.

По материалам топографической съемки на бумажном носителе составляется инженерно-топографический план с необходимым сечением рельефа в программе AutoCAD.

Обследование, съемка и нивелирование коммуникаций и сооружений производится по смотровым колодцам и другим внешним признакам. Плановая привязка выходов подземных коммуникаций (люков, коверов) на поверхность производится электронным тахеометром полярным методом с точек съемочной сети. При определении положения подземных коммуникаций, не имеющих выходов на поверхность, используется трубокабелепоисковый.

Составляется план подземных коммуникаций по архивным сведениям сводного плана, полученного в Архитектуре города.

В профессиональной сфере все измерения производятся максимально быстро, так как специалистами используется современное высокоточное геодезическое оборудование. Если вы не знаете, где заказать топографическую съемку по низкой цене в Москве и Московской области можно, обратившись в компанию КТБ Железобетон.

Методы исследований инженерно-геологического изыскания
Результат геологического исследования для заказчика

Срок действия

Довольно сложно рассуждать о временной привязке результатов геодезических исследований, так как значительные изменения могут не происходить на протяжении десятилетий или быть мгновенными. Согласно общепринятым нормам, прописанным в п.п. 5.189, 5.199 СП 11-104-97, информация остается актуальной на протяжении последующих 2 лет после выдачи заключения. В зависимости от степени изменений, топография обновляется, либо изыскатели подписывают акт о достоверности ранее установленных сведений.

Сколько стоит? Цена подготовки в «КТБ Железобетона»

Стоимость топографической съемки участка измеряется в процентном соотношении и напрямую зависит от сложности объекта и общей суммы затрат на реализацию проекта. Если речь идет о генеральном плане промышленных предприятий и площадках инженерных сетей, то он будет варьироваться в пределах 4–8% от суммы. Архитектурные, строительные чертежи обходятся дороже, наряду с инженерными разделами. В среднюю ценовую категорию попадает разработка технологических решений. В пределах 10–20% от всей суммы стоят узкоспециализированные проектные разделы.

Также при расчете цены топографической съемки участков учитывается общая площадь объекта, тип сооружения (ТРЦ, административные здания, промышленные предприятия, складские помещения, гаражи, многоквартирные дома и др.).

Как можно сделать дешевле?

Снизить цену топографической съемки земельного участка можно, выполнив все работы самостоятельно. В интернете можно найти множество руководств, как это делается. Но мы настоятельно рекомендуем обращаться к профессионалам. Ведь только человек с профессиональными навыками и спецобразованием способен грамотно составить техническую документацию.

Если вы не знаете, где заказать топографическую съемку земельного участка по умеренной цене в Москве и Московской области, обращайтесь в компанию КТБ Железобетон. У нас инженеры — геодезисты с многолетним опытом работы, имеющие соответствующие аттестаты об образовании. В работе нами используется высокоточное измерительное оборудование, позволяющее выполнять работы любой сложности в сжатые сроки. Мы способны сделать топографическую съемку быстро, качественно, недорого.

Геодезические изыскания: особенности проведения, цель

Инженерно-геодезические изыскания в строительстве – работы, проводимые для получения необходимой информации:
  • о рельефе местности;
  • геофизических условиях;
  • элементах планировки возведенных вокруг зданий;

Также, геодезический мониторинг зданий и сооружений - это: Составление топографических планов, как в графическом, так и в электронном виде. Наши опытные специалисты осуществляют привязку к местной системе координат, также проводят исполнительные съемки во время строительства, последующей эксплуатации, реконструкции конкретных сооружений. При выполнении работ сотрудники нашей организации ориентируются на действующие нормативно-правовые акты, требования и своды правил. Также специалисты компании проводят мониторинг деформаций здания при реконструкции.

Геодезические изыскания: особенности проведения, цель
