Инженерно-геологические изыскания для строительства представляют комплекс исследовательских работ, обязательных с точки зрения законодательства и строительных норм. Они осуществляются на этапе предпроектной подготовки и позволяют найти правильные технические решения для возведения сооружений. Без проведения геологического изыскания ни одна архитектурно-проектная организация не гарантирует безопасность строительства и эксплуатации объекта.

Цели инженерно-геологического изыскания

  • типа, состава и качества грунта;
  • эрозии и деформации рельефа;
  • глубины пролегания грунтовых вод;
  • процента вымывания грунта;
  • сейсмоустойчивости.

Главная цель проведения инженерно-геологических изысканий грунта для строительства – спрогнозировать образование вероятных изменений в протекании гидрологических, геоморфологических и других процессах, в результате влияний возведенного объекта.

На основании результатов произведенного исследования формируется отчет, где указывается координаты земельного участка наиболее надежного для постройки сооружений с определением глубины залегания и вида фундамента.

Отказ от изыскания при строительстве: возможные проблемы

Отказ от инженерно-геологического изыскания сопряжен с проблемами, главная из которых –неравномерное проседание фундамента во время эксплуатации, что приводит к нарушению целостности здания и невозможности его эксплуатации. Проектирование и процесс строительства без полного изучения геологических условий, может спровоцировать изменение или полный выход из строя инженерных сетей.

Возведение сооружений в условиях городского строительства невозможно без учета результатов изысканий (проведение геологических изысканий), так как это может стать причиной деформации объектов, стоящих по соседству. Прогнозирование геологов даст возможность избежать проблем на комплексных застройках. Инженерные изыскания позволят минимизировать или предотвратить вред окружающей среде, который может быть нанесен в процессе строительства.

Комплекс нормативных документов

Комплекс нормативных документов

Все виды инженерно-геологических работ определяются и выполняются в соответствии с действующими нормативными документами: Градостроительным кодексом, СНиП, СП. Цели, методы и правила подготовки проектных документов и реконструкции сооружений определяются положениями статьи 47 п. 4 Градостроительного кодекса.

Порядок выполнения инженерно-геологических изысканий осуществляется на основании специальных положений СНиП 11-02-96, в котором приведены ссылки на основные действующие СНиП по строительству:

  • СП-11-105-97;
  • ГОСТ 21.101-97;
  • ГОСТ 2.77.51;
  • ГОСТ 21.302-96.

1. Работы в составе инженерно-геодезических изысканий

1.1. Создание опорных геодезических сетей

Формирование геодезической разбивочной сети в пределах строительной площадки возможно выполнить несколькими способами. В случае промышленных объектов, особенно крупных, формируют сетку из квадратов со стороной либо 100, либо 200 метров. На мелких участках в качестве основы геодезических сетей применяются полигонометрические ходы. При таком варианте проще измерять расстояния между пунктами и углы внутри сети.

В любом выбранном случае все сети объединяет поэтапное построение. Инженерно геологические изыскания — состав работ:

  • Разработка проекта. Этот этап включает изучение материалов на стройплощадке, изыскания, устанавливается необходимая для работы точности и масштабность, вычисляется смета.
  • Предварительные исследования. Данный этап из изучения местности и вычисления необходимого типа и количества геопунктов.
  • Закрепление всех точек сети на местности.
  • Геодезическая съемка.
  • Обработка результатов

1.2. Геодезические наблюдения за деформациями и осадками зданий и сооружений, движениями земной поверхности и опасными природными процессами

Геодезические наблюдения за осадками и деформациями сооружений должны в обязательном порядке проводиться как за строящимися, так и находящимися в эксплуатации сооружениями, а особенно в случаях нахождения объекта строительства на территории с природными или техноприродными процессами, которые могут повлиять на безопасность эксплуатации или строительства сооружений.

Данные наблюдения проводятся в целях:

  • Замеры величин деформаций, их соотношения с расчетами
  • Выяснения причин возникновения опасных деформаций
  • Вычисление характеристик устойчивости фундамента и основание будущих строений

1.3. Создание и обновление инженерно-топографических планов в масштабах 1:200 — 1:5000, в том числе в цифровой форме, съемка подземных коммуникаций и сооружений

Стандарты топографической съемки включают в себя масштабы: 1:100; 1:200; 1:500; 1:1000. Это наиболее распространенные виды работ. Результатом подобной съемки будет геоподоснова (топографический план). План выполняется в цифровом и графическом виде. На данном плане отображают все искусственные объекты, растительность и перепады рельефа. Все элементы имеют стандартные условные обозначения.

В случае отсутствия, либо недостаточной полноты исполнительной съемки, осуществляется дополнительная съемка подземных коммуникаций. В таких случаях объектами съемок становятся:

  • центры люков
  • колодцы
  • водоразборные колонки
  • выходы на поверхность труб и кабелей
  • коверы
  • станции перекачки

1.4. Трассирование линейных объектов

При прокладке трубопроводов, автотрасс, линий электропередач или других коммуникаций есть необходимость согласовывать прокладку с уже проложенными коммуникациями и поиске инженерного решения для проектирования. Самым оптимальным решением для достоверного результата будет трассирования линейных объектов.

Данное изыскание дает возможность геодезистам принять во внимание все препятствия при прокладке кратчайших маршрутов.

1.5. Инженерно-гидрографические работы

Гидрографические изыскания – это работы, проводимые с земной поверхностью, находящейся под водой. Данные изыскания позволяют установить общий рельеф дна и точное русло водоема. Так же эти работы необходимо проводить для того, чтобы удостоверится в том, что основа строения не будет подмыта протекающей рядом рекой или не сползет как на подушке в ближайшее озеро.

1.6. Специальные геодезические и топографические работы при строительстве и реконструкции зданий и сооружений

К специальным работам можно отнести те, которые оказывают существенное влияние на безопасность объектов строительства. Работая рядом с газопроводом есть вероятность повредить его. Либо при реконструкции здания есть вероятность повредить какие-либо несущие опоры, что может негативно сказаться на его целостности.

Методы исследований инженерно-геологического изыскания

Чтобы определить геологические параметры участка, используют методы инженерно-геологических исследований.

Инженерно-геологическая съемка

Топографическая съемка включает ряд инструментальных и визуальных обследований, заключающихся в описании, измерении и фиксации всех факторов на карте. В зависимости от объема и характера задач, проводят геологию участка разного масштаба. Для крупных территорий делают топографический план в масштабе 1:200 000 и меньше. Для детальной съемки, устанавливают масштаб 1:5000 и больше.

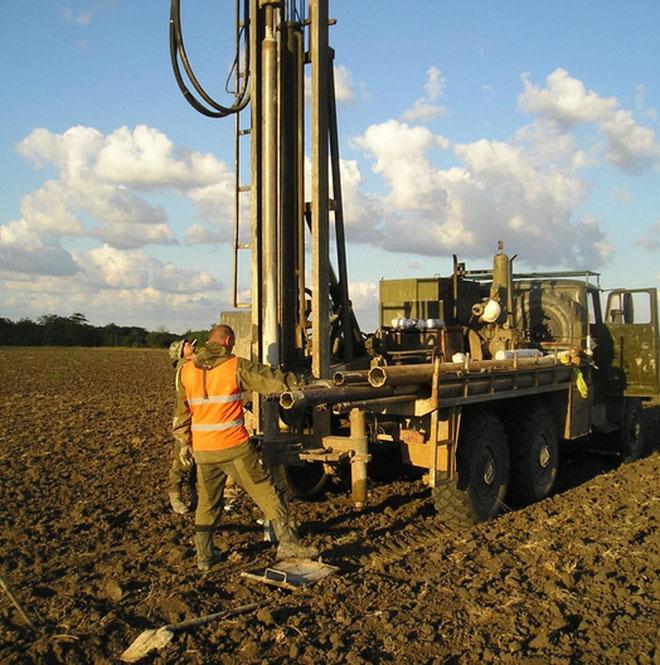

Бурение геологических скважин

Основная цель метода – получение образца грунта для описания его состава и исследования в условиях лаборатории. Для бурения используют буровые станки, отличающиеся как характеристиками, так и способом бурения.

Зондирование грунтов

Для детальной картины на песчаных, рыхлых или проблемных грунтах используют метод зондирования. Он позволяет определить состояние грунта, плотность, неоднородность его состава. Для анализа применяют специальные установки, вдавливающие конусовидный зонд в грунт. В зависимости от целей исследования и поставленных задач, может применяться статическое или динамическое зондирование. Как правило, при геодезии участка с большим содержанием твердых включений используют статическое исследование, а для определения плотности в однородных рыхлых грунтах с содержанием крупнообломочного материала не больше 40% прибегают к динамическому зондированию.

Штамповые испытания

Для определения деформационных характеристик грунтов в области основания будущего строения используют штамповые испытания. Их суть заключается в измерении степени осадки грунта при передаче на него определенной нагрузки. Как правило, данный метод используют на территориях, где планируется строительство здания повышенного или нормального уровня ответственности. Для разных видов грунтов определен свой спектр испытаний штампом. Например, для просадочных – определяют относительную просадочность, а для лессов основным является изучение начального просадочного давления. Для определения возможной степени осадки необходимо точно знать глубину заложения и ширину фундамента строения. Стоимость геологических изысканий данным методом одна из самых высоких, но только он позволяет добиться точных показателей модуля деформации.

Удельное электрическое сопротивление

Данное исследование позволяет определить способность грунта к противостоянию прохождению электрического тока. Оно проводится как в полевых, так и лабораторных условиях и позволяет в сжатые сроки проанализировать удельное электросопротивление грунта, на участках с высокой вероятностью возникновения опасных техногенных процессов.

Результат геологического исследования для заказчика

На основании данных, полученных при проведении предпроектных изысканий, составляется подробный отчет, который содержит все материалы, по полевым и лабораторным обследованиям с указанием их результатов, выводов и рекомендаций. Для информативности к отчету прилагают рисунки, планы участка, схемы, фотоматериалы с описаниями и другие графические материалы. Готовый отчет позволяет своевременно исключать ошибки и принимать меры, необходимые для устранения уже имеющихся недочетов.

Компания КТБ Железобетон имеет огромный опыт работы профессионального проведения инженерно-геологического изыскания по выгодной цене. Мы используем в своей работе только современное оборудование и эффективные технологии, позволяющие получать высокоточный результат за максимально короткие сроки.
