Технология неразрушающего контроля прочности бетона – комплексная методика по испытанию материала, направленная на определение характеристики конструкции. Преимущество метода – сохранение целостности материала и отсутствие деформаций. Стоит подробнее рассмотреть, что он представляет.

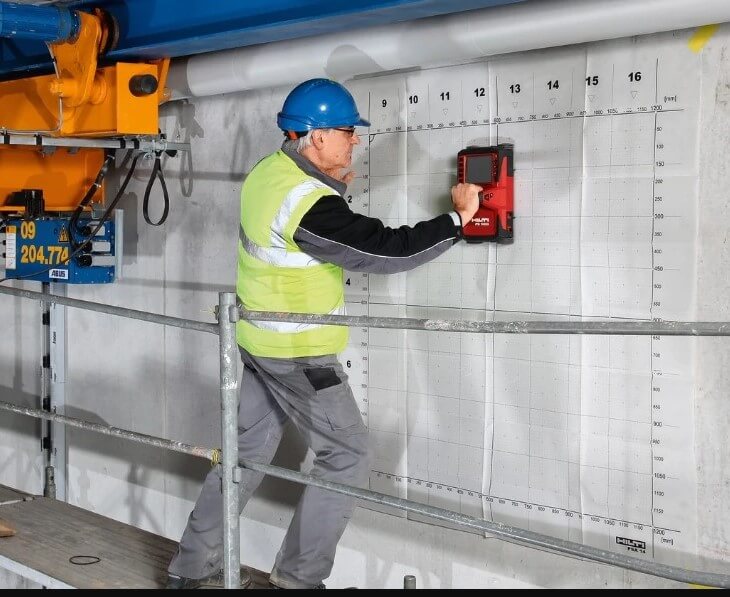

Контроль прочности бетона

Контроль прочности бетона

Проводится для определения состояния бетонных изделий. Посредством проведения контроля прочности бетона в конструкциях можно провести подробный анализ факторов:

  • прочностных показателей;
  • влажность;
  • состояние защитного слоя.

Неразрушающая методика актуальна при отсутствии необходимых данных о состоянии бетонного изделия при значительных объемах поступающего материала.

Методы неразрушающего контроля

Особенность методики – возможность определения характеристик в лабораториях, а также на стройплощадках в процессе возведения зданий, сооружений. Преимущества:

  • проведение испытаний на стройплощадке;
  • сохранение внешнего вида и характеристик конструкции;
  • востребованность.

Контроль прочности монолитного бетона стоит на первом месте в рейтинге доступных испытаний оценки качества материала. Процедуру регламентируют специальные документы, в которых прописана технология проведения испытаний и этапы изучения полученных данных.

Контроль бетона проводят по графику, учитывая возраст материала. Посредством такой оценки удается своевременно оценить прочность поступающих на объект изделий и сравнить характеристики существующего материала с паспортным.

Выделяют два метода контроля качества бетона. Стоит подробно рассмотреть каждый.

Методы неразрушающего контроля
Метод частичного разрушения

Метод частичного разрушения

Прямая методика проверки контроля качества бетона относится к неразрушающим способам условно. Преимущество данного способа – предоставление точных результатов, которые затем используют для составления зависимостей при необходимости перехода к косвенным методам проверки.

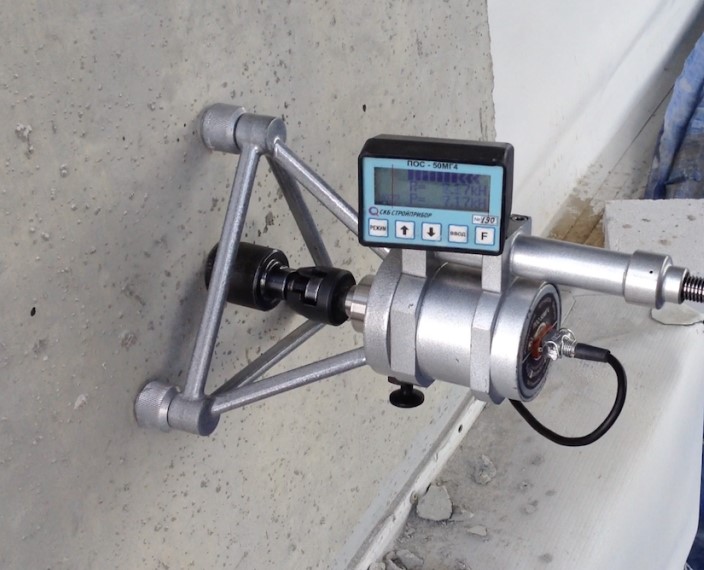

Отрыв со скалыванием

Подразумевает проверку усилия, которое необходимо для разрушения конструкции. Проводится посредством вырывания металлического анкера из тела конструкции.
Преимущества:

  • высокая точность измерений;
  • быстрый доступ к зависимостям;
  • быстрая скорость выполнения.

Минус метода: трудоемкость. Проверка невозможна для сооружений с небольшой толщиной стен и густым армированием.

Скалывание ребра

С ее помощью измеряют усилия, необходимые для проведения скалывания материала в угловой части. Метод используют для определения прочности линейных конструкций:

  • свай;
  • колонн;
  • балок.

Достоинство неразрушающего контроля прочности бетона: простота использования измерительного оборудования и отсутствие подготовительных работ. Однако к способу не прибегнуть, если толщина материала меньше 2 см.

Отрыв диска из металла

Оборудование регистрирует усилие, которое потребуется, чтобы разрушить бетон, если оторвать от нее диск. В настоящее время способ практически не используется, так как требует много времени на проведение подготовительных работ.

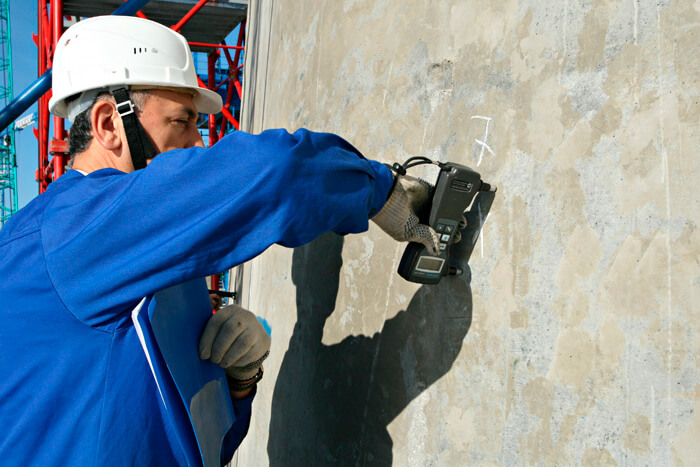

Методы воздействия ударом (Косвеные)

В основе методики лежит ударно-импульсное воздействие. Способы проверки качества бетонных изделий имеют большую производительность, однако они ограничены толщиной материала. Методику воздействия ударом можно проводить для конструкций с толщиной не более 30 мм.

К данной методике прибегают только после проведения прямых испытаний в строительных лабораториях или на заводах. Перед использованием косвенных способов проверки приводят в соответствие полученные зависимости, сравнивая полученные результаты с характеристиками материала или конструкции.

Упругий отскок

Способ предназначен для измерения пути бойка в случае удара инструмента о поверхность материала. В качестве прибора выступает склерометр Шмидта, также можно задействовать другие аналоги. Преимущества упругого отскока: простота проведения испытаний.

Недостатки:

  • жесткие требования;
  • необходимость регулярной проверки техники;
  • низкая точность.

Метод не популярен.

Ударный импульс

Регистрирует показатели энергии, которая возникает в бетоне при ударе бойка. Для проведения испытаний лаборанты используют молоток Шмидта или аналоги подобного инструмента. Компактные размеры оборудования и возможность после испытаний установить класс материала делают способ востребованным. Единственный недостаток: невысокая точность.

Пластическая деформация

В процессе испытания измеряют отпечаток, который остается на поверхности после удара шариком из прочной стали. Методу много лет, но он все еще популярен. В качестве основного инструмента выступает молот Кашкарова.

Преимущества:

  • быстрота проведения испытаний;
  • доступность приборов и оборудования;
  • простота использования.

Минус: точность результатов невысокая.

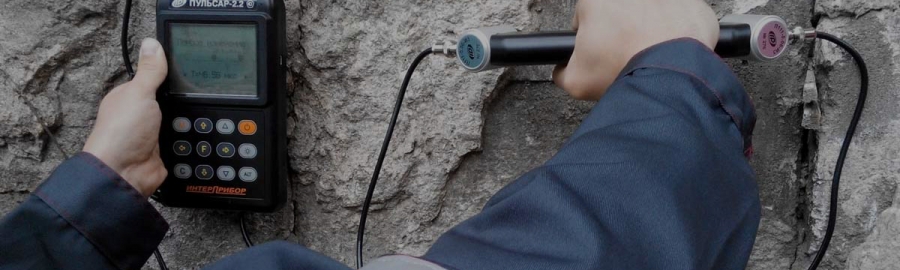

Ультразвуковой контроль бетона

Контроль качества бетона неразрушающими методами применяют с целью определения скорости колебаний от поступающей в толщу конструкции ультразвуковой волны. Посредством данного способа появляется возможность для проведения массовых изысканий вне зависимости от их количества.

Другие плюсы методики:

  • невысокая цена;
  • оценка прочности глубинных слоев;
  • изучение состояния конструкции.

При проведении испытаний стоит уделить особое внимание к качеству поверхности. В случае обнаружения деформаций от них нужно избавиться, иначе результаты не будут точными.

Методы воздействия ударом (Косвеные)

Приборы для проверки прочности бетона

Для контроля качества бетона на стройплощадке используют разное оборудование. Наиболее востребованы:

  • измерители прочности электронного, механического или ультразвукового типа;
  • анализаторы твердости;
  • анализаторы состояния защитного слоя.

При выборе оборудования рекомендуется обращать внимание на характеристики устройств, доступность и наличие сертификатов. Заказывать неразрушающий контроль бетона нужно у профессионалов, которые гарантируют получение надежных результатов в короткий срок.

ГОСТы

Неразрушающий контроль определения прочности бетона регламентируют государственные стандарты:

  • 22690-2015;
  • 17624-2012;
  • 18105-2010.

В документах прописаны требования к проведению неразрушающего контроля качества бетона, нормативные показатели для сравнения и формирования выводов о состоянии конструкции.

ГОСТы
